1. Třífázový CNC sinusový invertorový výkon s funkcemi měkkého startu a měkkého zastavení, proto má vysokou rychlost testování a vysokou přesnost.
2.Trojfázový transformátor, jednofázový transformátor, převodový poměr transformátoru typu PT, CT, Z-, skupina, funkce testování polarity.
3.Třífázové testování má funkce poměru mezi linkovým napětím, poměru linkového napětí k fázi, poměru otáček, vektorového diagramu a testování skupinového připojení.
4. Funkce testování polarity poměru CT.
5.Během jednofázového-testování má funkci testování rozdílu úhlů.
6. Převodovka lze testovat až na 99 převodových stupňů.
7. Rozsah testování je široký, maximálně 20 000.
8. Připomenutí zpětného připojení vysokého a nízkého napětí.
9. Připomenutí zkratu na výstupu.
10. Bez napájení-zobrazení hodin a data, metoda ukládání dat je místní úložiště se 100 testovacími daty a uložená data lze přenést do počítače (PC).
11. Funkce tisku termální tiskárny.
12. Malá velikost, nízká hmotnost, snadné přenášení a použití.
ProduktZavedení

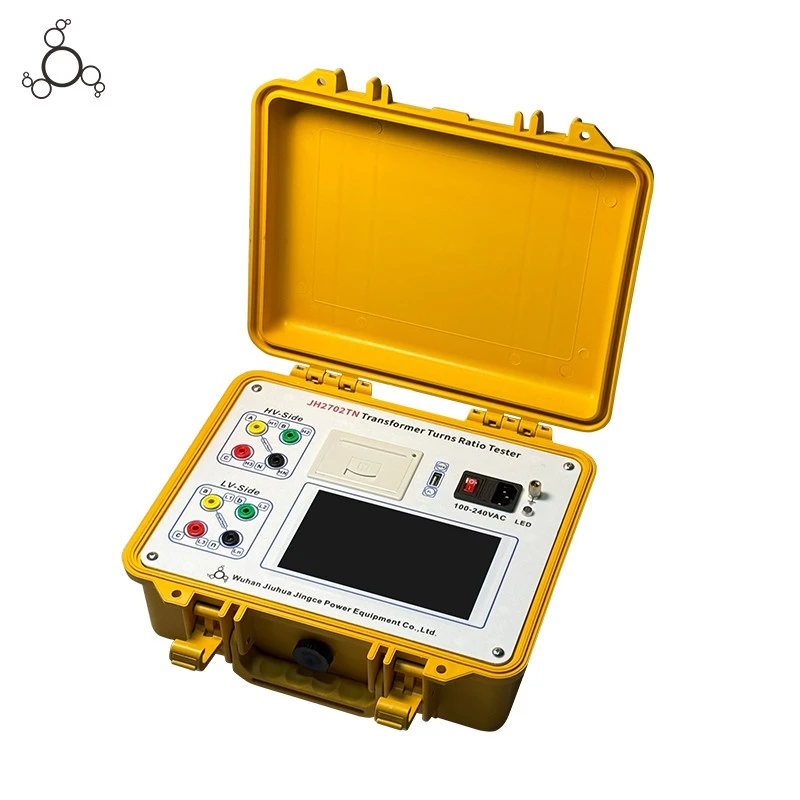

Transformer Turns Ratio Tester with Neutral Point je vysoce{0}}přesný, inteligentní testovací přístroj nezávisle vyvinutý pro potřeby testování transformátorů energetického systému, navržený společností Wuhan Jiuhua Jingce Power Equipment Co., Ltd. Protože transformátory jsou jádrem a kritickým vybavením energetického systému, jejich dlouhodobý-stabilní a spolehlivý provoz přímo souvisí s celkovou bezpečností a stabilitou provozu elektrické sítě. V souladu s preventivními zkušebními předpisy Státní sítě jsou testy poměru otáček v transformátorech a testech poměru napětí povinné pro nové transformátory před uvedením do provozu a v -provozních transformátorech během pravidelné údržby-testů, které jsou nezbytné pro ověření integrity vinutí transformátoru, výkonu kontaktů přepínače odboček a správnosti skupiny připojení.
Parametr produktu
|
Model |
JH2702TN |
|
rozsah |
0.9~20000 |
|
přesnost |
± (čtení × 0,1 % + 2 číslic) (menší nebo rovno 1000) |
|
± (čtení × 0,2 % + 2 číslic) (větší než 1000 a menší nebo rovno 3000) |
|
|
± (čtení × 0,3 % + 2 číslic) (větší než 3000) |
|
|
poměr rozlišení |
0.9~9.9999(0.0001) |
|
10~99.999(0.001) |
|
|
100~999.99(0.01) |
|
|
1000~9999.9(0.1) |
|
|
20000(1) |
|
|
funkční napájecí zdroj |
AC100-240V, 50/60Hz (nabíjecí napětí pro modely napájené bateriemi) |
|
hmotnost nástroje |
4,7 kg |
|
Hlasitost nástroje |
320 mm (délka) × 280 mm (šířka) × 135 mm (výška) |
|
koncová-teplota použití |
-10 stupňů ~ 50 stupňů |
|
relativní vlhkost |
<90%, no condensation |
Vlastnosti produktu
Tento tester poměru otáček je profesionální, inteligentní přístroj určený pro testování transformátorů napájecího systému. Integruje pokročilé technologie a humanizovaný design, aby poskytoval účinný, přesný a spolehlivý výkon. Jako profesionální 3fázový tester TTR má kompletní sadu tří-funkcí pro testování fází, které mohou plně vyhovět potřebám vícerozměrného testování třífázových transformátorů napájecího systému a dalšího vybavení.
Funkce neutrálního bodu Přidání vyhrazeného terminálu pro testování neutrálního bodu rozšiřuje rozsah aplikací transformátoru ttr a umožňuje přímo testovat transformátory s neutrálním bodem (např. skupiny připojení Yn, YN). Tato funkce eliminuje potřebu další kabeláže nebo pomocného zařízení a umožňuje přesné měření parametrů souvisejících s vedením -k-nulovému napětí a neutrálnímu bodu-. Je zvláště vhodný pro testování distribučních transformátorů, zemnících transformátorů a dalších zařízení s neutrálním bodem, poskytuje komplexní datovou podporu pro hodnocení stavu transformátoru a diagnostiku poruch a činí test ttr komplexnějším a přesnějším pro detekci transformátoru neutrálního bodu.

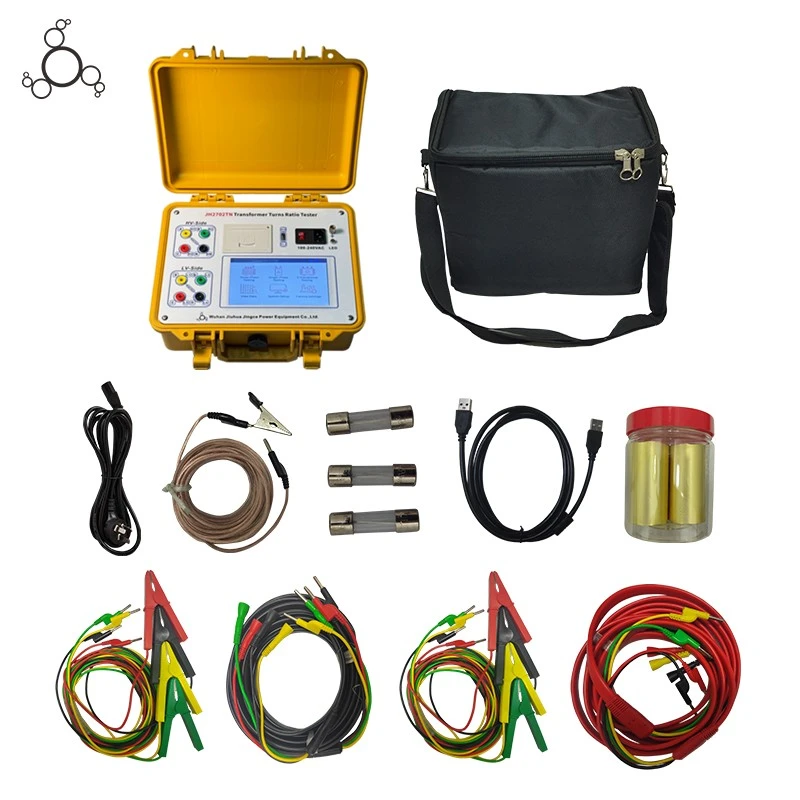

Příslušenství k produktu
- Žluté přenosné pevné pouzdro
- Černá taška na přenášení
- Napájecí kabel
- Speciální testovací vodič uzemnění
- Tři náhradní pojistky
- USB kabel
- Dvě role tiskového papíru
- Čtyři sady vyhrazených testovacích vodičů (červený, žlutý, zelený, černý) s velkými krokosvorkami
Doručení, doprava a servírování
FAQ
Otázka: Jaké exkluzivní testovací funkce podporuje třífázový{0} test pro transformátory neutrálního bodu?
Odpověď: Může provádět testování poměru mezi linkami a -fázovými napětími pro transformátory s neutrálním bodem (např. skupiny připojení Yn/YN) prostřednictvím vyhrazené čtyř-barevné testovací svorky pro neutrální bod bez jakékoli další pomocné kabeláže.
Otázka: Jak nastavit parametry přepínače odboček pro přesný výpočet chyby poměru otáček?
A: V rozhraní pro nastavení testovacích parametrů zadejte rozteč odboček transformátoru (v procentech) a celkový počet odboček. Po testu přístroj automaticky analyzuje aktuální polohu kohoutku a vypočítá přesnou chybu poměru otáček.
Otázka: Společnost nabízí mnoho různých testerů poměru otáček transformátoru; jaké jsou výhody tohoto konkrétního zkoušečky poměru otáček transformátoru?
Odpověď: Tento tester poměru otáček transformátoru nabízí ultra{0}}široký rozsah měření poměru otáček 0,9-20 000 s více-stupňovou vysokou přesností (±0,1 %~0,3 % hodnoty), která dokáže pokrýt potřeby testování většiny vysokonapěťových, středních{8}napěťových transformátorů, PT a CT v systému. Jeho tří{9}}fázový test podporuje testování poměru mezi linkami-k-síti a mezi linkami-k{15}}fázovému napětí pro transformátory s neutrálním bodem (např. skupiny připojení Yn/YN) prostřednictvím vyhrazených svorek, čímž se realizuje jedno{17}}zastavení a komplexní detekce poměru otáček bez dalšího pomocného zařízení. Mezitím-přesný poměr odpovídající širokému rozsahu zajišťuje přesný sběr dat pro transformátory s extrémními hodnotami poměru otáček a dokáže automaticky analyzovat polohu odbočky a vypočítat chybu poměru, což je profesionálnější a efektivnější pro údržbu velkých{19}}elektráren a testování vysokonapěťových zařízení.
