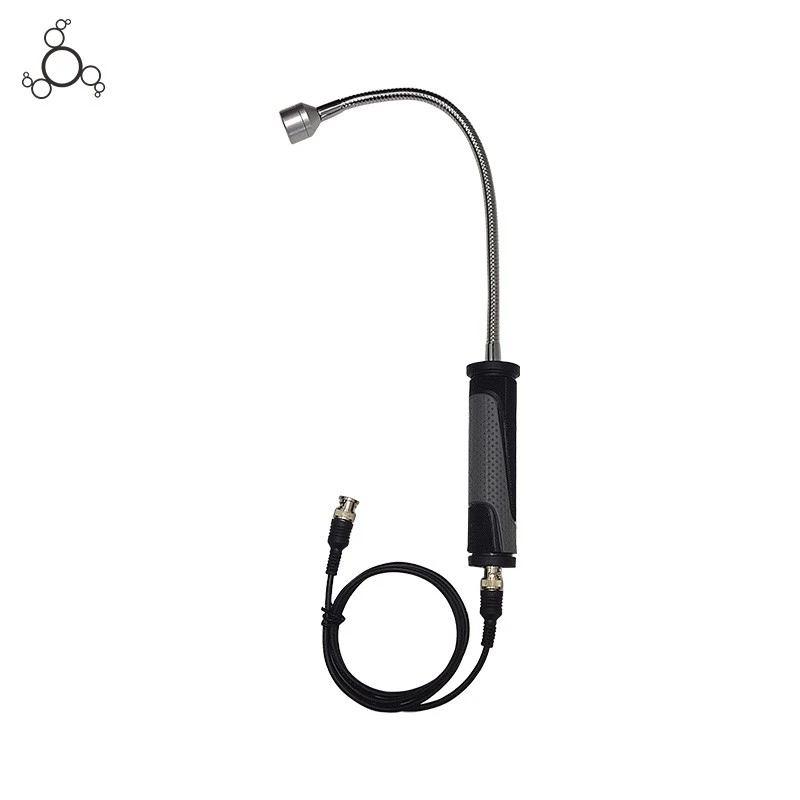

Částečný výboj (PD) je jednou z poruch, ke kterým dochází v důsledku závad v elektrickém vysokonapěťovém izolačním systému uživatele. Uživatelé musí měřit částečný výboj, aby mohli sledovat stav zařízení a vyhnout se poruchám. Tento senzor je profesionální komponenta pro ultrazvukovou detekci částečného výboje ve vzduchu a lze jej použít ve spojení s ultrazvukovým detektorem částečného výboje k vytvoření kompletního systému detekce PD pro vysokonapěťová zařízení. Vnitřní zařízení, jako jsou izolátory, objímky, přípojnice a svorky, generují během povrchového výboje vibrace, které se pak šíří vzduchem. Senzory AA (Air Ultrasonic) využívají tento princip ke snímání signálů částečného výboje a je také důležitou součástí ultrazvukového detektoru částečného výboje pro vysoce -citlivé zachycení vzduchových- vibračních signálů PD. V kombinaci s uhf senzorovými zařízeními pro částečný výboj může realizovat více-rozměrnou fúzní detekci signálů částečného výboje, pokrývající jak ultrazvukové, tak ultra{10}}vysokofrekvenční získávání signálu, a výrazně zlepšit komplexnost a přesnost diagnostiky poruch PD pro vysokonapěťová elektrická zařízení

Parametr produktu

Funkce		Vysílač	Přijímač
Středová frekvence	kHz	Fs: 40±1	Fp: 40±1
Citlivost	dB	---	Větší nebo rovno -65
Kapacita	PF	2000±25%	2000±25%
-6dB směrovost (stupně)	stupeň	50±5	50±5
Max. Vstupní napětí	Vp-p	120	120
Provozní teplota	stupeň	-30~+85	-30~+85
Skladovací teplota	stupeň	-40~+90	-40~+90
